CARATTERISTICHE COMUNI A TUTTI GLI EVAPORATORI DELLA SERIE HWS ME
ELEVATE PORTATE, LIMITATI INVESTIMENTI.
Gli evaporatori alimentati tramite energia termica disponibile in azienda, sotto forma di acqua calda o vapore, della serie HWS ME, sono degli impianti di evaporazione/concentrazione sottovuoto con scambiatori di calore a piastre posti direttamente all’interno delle caldaie di ebollizione ed immersi nel liquido da trattare.
Questi evaporatori/concentratori sottovuoto utilizzano, per la fase di condensazione dei vapori, l’acqua fredda disponibile in azienda, solitamente proveniente da dry-coolers a circuito chiuso o torri evaporative, eventualmente fornibili a complemento dell’impianto di evaporazione.

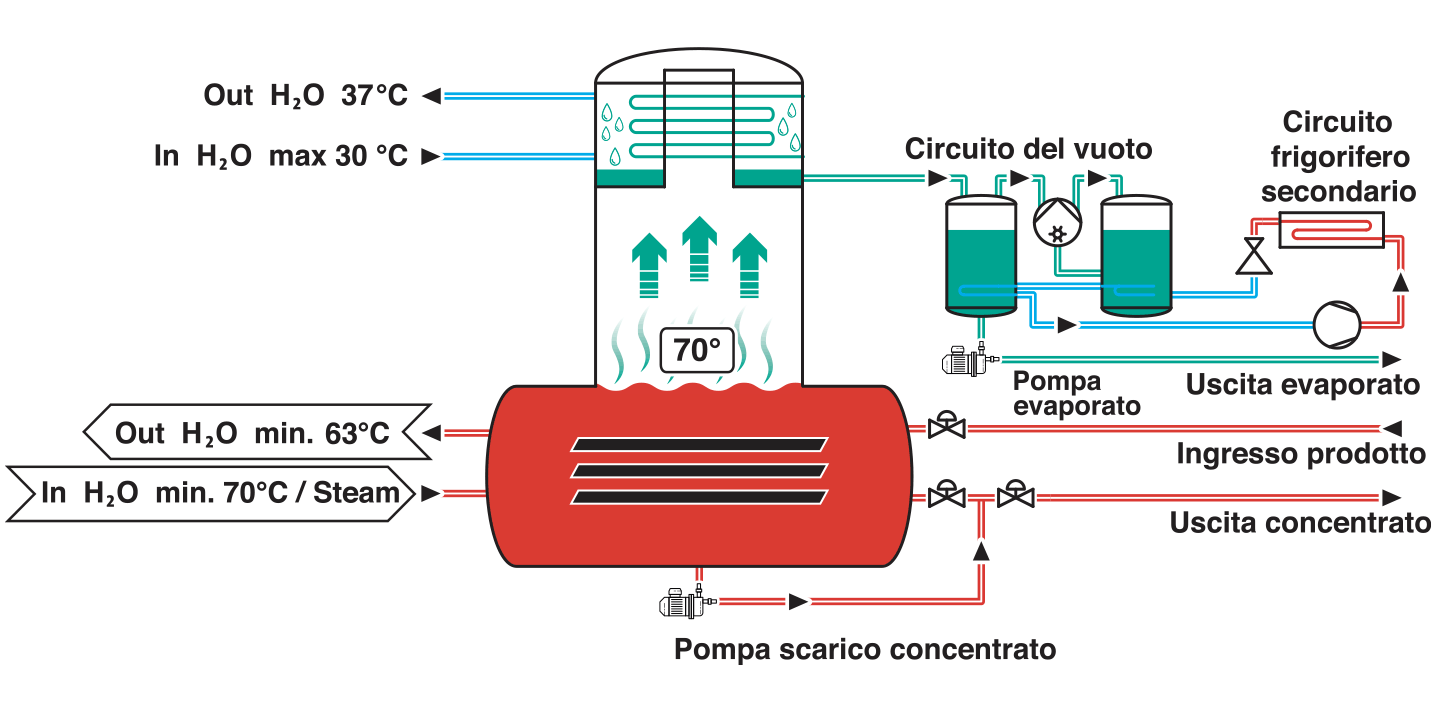

SCHEMA DI FUNZIONAMENTO EVAPORATORE SOTTOVUOTO AD ALIMENTAZIONE TERMICA MONO EFFETTO
TABELLA INDICATIVA DI ALCUNI DEI MODELLI REALIZZABILI. DISPONIBILITA' DI ULTERIORI TAGLIE REALIZZABILI "SU MISURA".
| HWS 250 ME L | HWS 500 ME L | HWS 1000 ME | HWS 1500 ME | HWS 2000 ME | HWS 3000 ME | HWS 4000 ME | |
|---|---|---|---|---|---|---|---|
| Produzione con acqua (l/24h) |
6.000 | 12.000 | 24.000 | 36.000 | 48.000 | 72.000 | 96.000 |
| Potenza elettrica assorbita (kW) |
2,5 | 2,5 | 18 | 20 | 22 | 28 | 35 |
| Potenza termica necessaria kWterm (kcal/h) |
175 (150.000) | 350 (300.000) | 700 (600.000) | 1.050 (900.000) | 1.400 (1.200.000) | 2.100 (1.800.000) | 3.000 (2.500.000) |
| Ingombri indicativi (a x b x h cm) |
180 x 230 x 240 | 240 x 300 x 380 | 200 x 450 x 430 | 240 x 650 x 590 | 240 x 680 x 550 | 480 x 600 x 550 | 500 x 710 x 550 |
